UML 이란

1. UML

UML은 Unified Modeling Language의 약자로, 직역 하자면 통합된 모델 언어
이런 UML을 사용하는 유형에는 아래 3가지 정도가 있다.

- 다른 사람들과의 의사소통 또는 설계 논의
- 전체 시스템의 구조 및 클래스의 의존성 파악
- 유지보수를 위한 설계의 back-end 문서

---

2.class 다이어 그램

UML은 구조 다이어그램 7개, 행위 다이어그램 7개로 총 14종류의 다이어그램이 있으며, 각 특징은 아래와 같다.

1. 구조 다이어그램 : 시스템의 개념, 관계 등의 측면에서 요소들을 나타내냄(정적)
2. 행위 다이어그램 : 요소들간의 변화나 흐름, 주고받는 데이터 등의 동작을 나타냄(동적)

이 중 클래스 다이어 그램은 구조 다이어 그램에 해당함.
클래스 다이어 그램은 클래스간의 관계나 의존성이나 구조 등에 대해 명확하게 보여줌.

---

3. class diagram 표기 형식

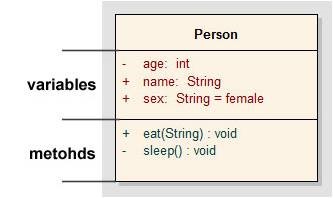

위 그림에서 최 상단 Person 은 클래스 명
그리고 그 아래 age, name, sex 는 변수.
그리고 그 아래 eat( ) 과 sleep( ) 은 메서드

그리고 변수와 메서드 앞에 표시된 기호들은 다음을 의미한다.
+ : public
-  : private
# : protected

public class Person {
    private int age;
    public String name;
    public String sex = "female";

    public void eat(String food){}
    private void sleep(){}
}



---

4. stereo Type(스테레오 타입)

스테레오 타입이란 UML에서 제공하는 기본 요소 외에 추가적인 확장요소를 나타내는 것으로
쌍 꺾쇠와 비슷하게 생긴 길러멧(guillemet, « ») 사이에 적는다.
스테레오 타입으로 많이 사용되는 것은 «interface», «utility», «abstract», «enumeration» 등이 있다.



표현	뜻
«interface»	인터페이스 클래스
«abstract»	추상화 클래스
«enumeration»	열거형 타입 클래스
«utility»	인스턴스가 없는 static 메서드만 모아둔 클래스
«create»	생성자



---

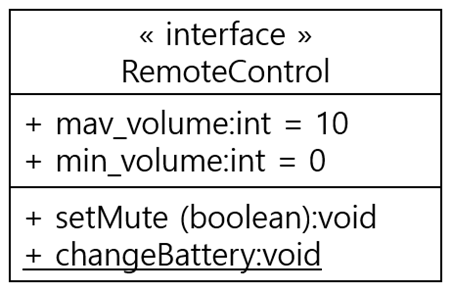

«interface»

메소드 밑의 밑줄은 static(정적)필드 또는 메서드를 의미

public interface RemoteControl {
    /*변수 선언*/
    public int max_volume = 10;
    public int min_volume = 0;
    /*추상 메소드*/
    public void setMute(boolean mute);
    /*정적 메소드(자바8 부터)*/
    public static void changeBattery(){
        System.out.println("건전지를 교체 합니다.");
    }
}



---

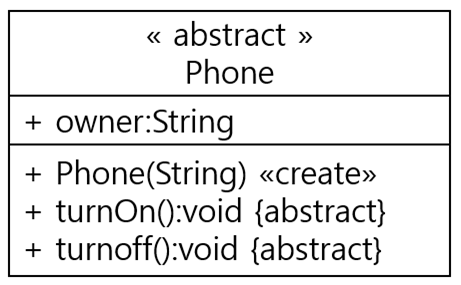

<<abstract>>

Phone(String) 옆의 «create» 는 생성자를 의미

public abstract class Phone {
    public String owner;
    //생성자
    public Phone(String owner){
        this.owner = owner;
    }

    public void turnOn(){
        System.out.println(owner+"님의 폰 전원이 켜 집니다.");
    }

    public void turnOff(){
        System.out.println(owner+"님의 폰 전원이 꺼 집니다.");
    }
}

---

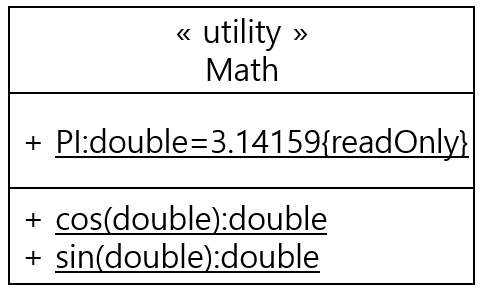

<<Utility>>

Utility 클래스는 객체화 되지 않고, 오직 static 함수만 모아놓은 클래스를 의미함



 메소드 밑의 밑줄은 static(정적) 필드와 메서드를 의미
 {readOnly}는 여기서 final 키워드를 사용하는 상수를 의미

public class Math {

    public static final double PI = 3.14159;

    public static double cos(double value){
        return 0;
    }

    public static double sin(double value){
        return 0;
    }
}
